| 施設工事概要 |
施設場所奈良県御所市大字栗阪２９３番地

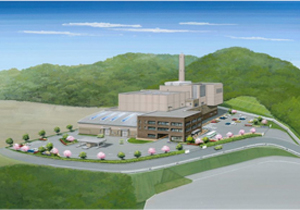

完成イメージ

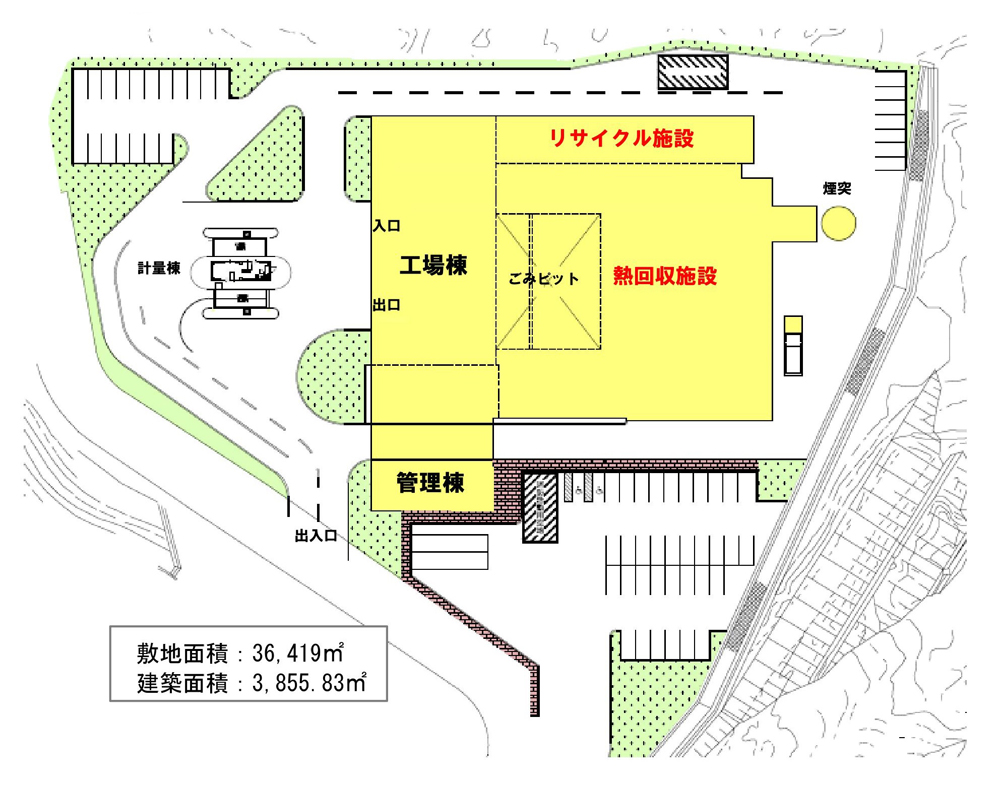

平面図
» 工事工程
» 施設概要
| 熱回収施設 | 炉形式 | 連続運転式 |
|---|---|---|
| 処理能力 | 120ｔ/24ｈ（60t/24ｈ×2炉） | |
| 炉数 | ２炉 | |
| 受入・供給設備 | ピットアンドクレーン方式 | |
| 燃焼設備 | ストーカ方式 | |
| 燃焼ガス冷却設備 | 廃熱ボイラー、減温塔方式 | |
| 排ガス処理設備 | ろ過式、有害ガス乾式除去、触媒脱硝式 | |
| 通風設備 | 平衡通風方式 | |
| 余熱利用設備 | 蒸気タービン発電（定格出力1990kW、余剰電力は売電） | |
| 給水設備 | 生活用水・プラント用水は上水を使用 | |
| 排水処理設備 | ごみ汚水はごみピット返送後、ごみと共に焼却処理 プラント排水はクローズド方式(循環再利用) 生活排水は合併処理浄化槽で処理して放流 | |
| ばいじん処理設備 | 薬剤処理方式 | |
| リサイクル施設 (粗大ごみ・ 不燃ごみ) | 処理方式 | 破砕・選別方式 |
| 処理能力 | 11ｔ/5ｈ（粗大ごみ6ｔ/5ｈ、不燃ごみ5ｔ/5ｈ） | |
| 受入供給設備 | 粗大ごみ・不燃ごみを受入ヤードに貯留後、ショベルローダーで低速回転式受入ホッパへ投入 | |
| 破砕設備 | 粗大ごみ・不燃ごみを低速回転式破砕機及び高速回転式破砕機で破砕 | |
| 選別設備 | 鉄類、アルミ類、不燃物及び可燃物の4種に機械選別 | |
| 搬出設備 | 鉄類、アルミ類、不燃物は、各貯留バンカに貯留 可燃物は、コンベヤで熱回収施設ごみピットへ搬送 |
» 処理の流れ
処理の流れ
※画像をクリックすると別ウインドウで開きます。
処理の流れ （PDFファイル形式）
